【產品類別】：輸送設備
【產品簡述】：埋刮板輸送機是一種在封閉的矩形 斷面的殼體中，借助于運動著的刮板鏈條輸送粉狀、小顆粒狀、小塊狀等散料的連續輸送設備。因?yàn)?..
【友情提示】：公司除產品售后保修-年外；還長期提供零配件和終身維修。設有專門的售后服務隊！
18567557287
- 上一篇：雙無軸螺旋輸送機
- 下一篇：MC型埋刮板輸送機
埋刮板輸送機是一種在封閉的矩形 斷面的殼體中，借助于運動著的刮板鏈條輸送粉狀、小顆粒狀、小塊狀等散料的連續輸送設備。因?yàn)樵谳斔臀锪蠒r(shí)，刮板鏈條全埋在物料之中，故稱為“埋刮板輸送 機”。
埋刮板輸送機結 構簡單，重量較輕，體積小，密封性好，安裝維修比較方便。它不但能水平輸送也能傾斜和垂直輸送；不但能單
機輸送，而且能組合布置，串接輸送；能多 點加料，也能多點卸料，工藝布置較為靈活。由于殼體封閉， 在輸送物料時可以顯著改
善工作條件，防止環境污染。
本公司生產的機型為通用型埋刮板輸送機，可廣泛用于化工、機械、冶金、輕工、糧食、醫藥、交通、電力等部門，用來輸送粉狀、小顆粒狀和小塊 狀物料。
通用型埋刮板輸送機對所輸送的物料有下列要求：
1、物料容重：γ=0.2~1.8t/m3；
2、 物料溫度：t<100°C；
3、含水率：對于一般物料，不得使物料用手捏成團后不易松散；對于含水率增加后會增大粘著性和壓結性，不能使物 料嚴重粘附刮板。
4、粒度：物料的粒度與其硬度有關，粒度太大，則不宜輸送。對物料粒度的要求見下表：
| 輸 送 方 式 | 硬 度 較 低 的 物 料 | 硬 度 較 高 的 物 料 | ||
| 適當?shù)牧６?/font> | *大允許粒度 (不得超過 10%) |
適當?shù)牧６?/font> | *大允許粒度 (不得超過10%) |
|
| 水 平 輸 送 | ＜ B/20 | ＜ B/10 | ＜ B/40 | ＜ B/20 |
| 垂 直 輸 送 | ＜ B/30 | ＜ B/15 | ＜ B/60 | ＜ B/30 |
5、可輸送的物料舉例：
煤粉、碎煤、煙灰、碳黑、碳酸氫銨、硫鐵礦粉、氯化銨、銅精礦粉、氧化鋁粉、石膏粉、石灰石粉、蘇打粉、尿素、活性碳、氯化鈉、硅酸鈣、石棉粉、合成樹 脂、橡膠粉、電石、陶土、合成肥料、粉粒狀農藥、硫酸鋇、硫銨、純堿、粉粒狀醫藥、小麥、大豆、大米、糖、淀粉、碎木碳、木片、鋸末、聚乙烯醇合成洗滌 劑、飛灰磷肥等等。
對于MZ型埋刮板輸送機，所輸送物料的容重γ一般小于1.0。
通用型埋刮板輸送機不適應 輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。
有這些特性的物料需要采用埋刮板輸送機時，可設計為：耐高溫型、耐腐蝕型、耐磨型、全氣密型和防爆型等特殊機型，本公司可以生產。
MZ型埋刮板輸送機主要參數表
| 型 號 | MZ16 | MZ20 | MZ25 | ||
| 垂 直 段 機 槽 寬 度 B (mm) | 160 | 200 | 250 | ||
| 垂 直 承 載 段 機 槽 寬 度 h (mm) | 120 | 130 | 160 | ||
| 垂 直 空 載 段 機 槽 寬 度 h1 (mm) | 130 | 140 | 170 | ||
|
刮
板 鏈 條 |
鏈 條 節 距 t (mm) | 100 | 125 | 160 | |
| 鏈 條 型 式 和 代 號 | 模鍛鏈 DL10 | 模鍛鏈 DL12.5 | 模鍛鏈 DL16 | ||
| 刮 板 型 式 和 代 號 | V1 型 | V1 型 | V1 型 | ||
|
鏈條速度
v m/s |
0.16 | √ | √ | √ | |
| 0.20 | √ | √ | √ | ||
| 0.25 | √ | √ | √ | ||
| 0.32 | √ | √ | √ | ||
| 輸 送 量 Q ( m3/h ) | 11 ~ 22 | 15 ~ 30 | 29 ~ 46 | ||
|
電
動 機 功 率 (kw) |
3.0 | √ | √ | ─ | |
| 4.0 | √ | √ | √ | ||
| 5.5 | √ | √ | √ | ||
| 7.5 | √ | √ | √ | ||
| 11 | √ | √ | √ | ||
| 15 | √ | √ | √ | ||
| 18.5 | ─ | √ | √ | ||
| 22 | ─ | √ | √ | ||
| 30 | ─ | ─ | √ | ||
| * 大 輸 送 高 度 H (mm) | < 20 | ||||
| 上 水 平 部 分 * 大 長 度 ( m ) | < 30 | ||||
注：1.輸送量Q直未考慮輸送效率。
2.MZ型均為內向刮板。
MZ型埋刮板輸送機技術性能表
| 型 號 | MZ16 | MZ20 | MZ25 | ||||||||||
| 垂 直 段 機 槽 寬 度 B (mm) | 160 | 200 | 250 | ||||||||||
| 垂直載段機槽寬度 h (mm) | 120 | 130 | 160 | ||||||||||
| 輸 送 能 力 Q ( m3/h ) | |||||||||||||
| 輸 送 效 率 η | 0.55 ~0.90 | ||||||||||||
|
鏈條速度
v m/s |
0.16 | 11 | 15 | ─ | |||||||||
| 0.20 | 14 | 19 | 29 | ||||||||||
| 0.25 | 17 | 23 | 36 | ||||||||||
| 0.32 | 22 | 30 | 46 | ||||||||||
| 上 水 平 允 許 * 大 長 度 L (m) | |||||||||||||
| 型號 | 下水平部分長度m | 垂直提升高度m | 刮 板 鏈 條 | 物 料 容 重 γ ( t/m3 ) | |||||||||
| 節距 （mm） |
型式 | 材料 | 許用載荷kg | 0.2 | 0.5 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | |||
| MZ16 | 5 | 20 | 100 | DV1 | 45 45Mn2 |
2200 2500 |
30* 30* |
30* 30* |
30* 30* |
17 27 |
8 17 |
─ 5 |
─ ─ |
| MZ20 | 5 | 20 | 125 | DV1 | 45 45Mn2 |
2900 3300 |
30* 30* |
30* 30* |
29 30* |
16 26 |
6 14 |
─ ─ |
─ ─ |
| MZ25 | 5 | 20 | 160 | DV1 | 45 45Mn2 |
4400 5000 |
30* 30* |
30* 30* |
27 30* |
12 22 |
─ 10 |
─ ─ |
─ ─ |
注：1.輸送能力中未計入輸送效率。
2.“*”者為選型控制值。
3.表中數值是按下列條件計算的：
(1)輸送機為垂直布置，下水平部分 L1=5m；垂直高度 H0 =20m；加料段按B型。
(2)物料：內摩擦角取ψ=45°，f =tgψ1 =1；外摩擦角取ψ1 =31°，f1 =tgψ1 =0.6；動力系數取 x=1；側壓系數?。?br>
x
n = ---------- = 0.59 。
1+sin45°

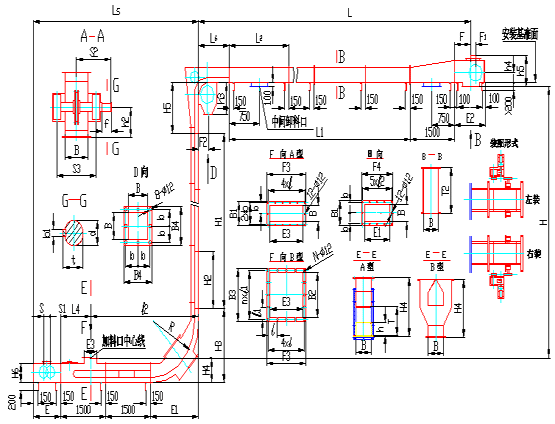

MZ埋刮板輸送機外形尺寸
MZ型埋刮板輸送機安裝尺寸表
| 型號 | B | B1 | B2 | B3 | B4 | b | b1 | C | D | d |
| MZ16 | 160 | 260 | 410 | 510 | 260 | 115 | 20 | 80 | 353.21 | 70 |
| MZ20 | 220 | 300 | 510 | 610 | 300 | 135 | 24 | 110 | 440.18 | 85 |
| MZ25 | 250 | 350 | 600 | 700 | 350 | 160 | 28 | 140 | 511.33 | 100 |
型號
E
E1
E2
E3
E4
F
F1
F2
F3
F4
f
MZ16
750
1420
920
410
500
450
150
284
510
600
108
MZ20
920
1630
1050
450
540
550
324
550
650
128
MZ25
1080
1860
1100
580
344
680
148
型號
H (m)
H1 (m)
H2
H3
H4
H5
H6
MZ16
5.60 ~18.90
3.5 ~16.8
800
1500
20001620
570
1150
450
MZ20
5.73 ~19.03
1830
610
1110
470
MZ25
5.76 ~19.06
2060
740
1040
580
型號
h
h1
h2
h3
h4
h5
L (m)
L1 (m)
MZ16
120
130
316
870
216
560
6.5 ~29.8
3.5 ~26.8
MZ20
130
140
356
970
256
670
6.58 ~29.88
MZ25
160
170
406
980
306
780
6.53 ~29.83
型號
L2
L3
L4
L5
L6
l
n1xl1
A型
B型
A型
B型
MZ16
800
1500
20003420
3670
1000
750
5170
1050
120
4x120
MZ20
3630
3880
5550
1030
130
4x145
MZ25
3860
4110
5940
980
5x134
型號
l2
n
R
S
S1
S2
S3
T
T1
T2
t
MZ16
114
16
1200
150
300
353.5
380
290
265
345
74.2
MZ20
124
1400
200
380
402.5
430
305
290
380
90
MZ25
130
18
1600
250
430
467.5
500
385
355
455
105.7
注：1.所有刮板鏈條為DV1型，并采用內向布置，剖面圖中未表示出。
2.加料段有A型和B型兩種，可按需要任意選用。
3.上表中：H-輸送高度；H1-垂直中間段每段長度規格(三 種)；L-上水平部分輸送長度；L1-上水平段總長度；L2-上水平段每段長度規格(三種)；S-調節行 程。
4.埋刮板輸送機總重量:
G = G1+ G2 + G3 + G4
式中：
G1 - 機 組重量；
G2 - 刮板鏈條重量；
G3 - 驅 動裝置重量；
G4 - 中間卸料口重量。
定貨須知
1、此網頁僅 作選用時參考，具體選型請與我公司技術部聯系。
2、定貨時用戶需畫出埋刮板輸送機布置圖。圖中應表示出：進、出料口中心距、輸送距離、提升高度、 安裝傾角，結構主要尺寸及外形尺寸、頭輪軸的左、右裝。除此之外，對輸送物料必須填寫其名稱、粒度、容重、含水率及其各有關特性，以及使用要求的*大輸送 量、刮板鏈條的運動速度、*大張力等，對于驅動裝置部分，須寫明是那一種裝配型式。
-
